介紹：
CS650是一款多參數智能傳感器，使用創新技術監測土壤體積含水量、體積電導率和溫度。輸出SDI-12信號，可兼容多種數據采集器。
特點：
測量樣本越大，誤差越小。
土壤質地和電導率影響校正后的測量值
能估算各種礦物土壤的土壤含水量
多功能傳感器——測量介電常數、體積電導率（EC）和土壤溫度
測量原理介紹：

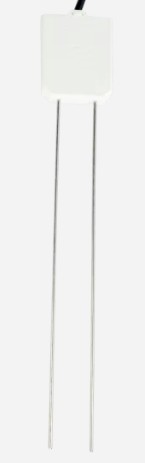

CS650由兩個連接到印刷電路板的12厘米長的不銹鋼棒組成。電路板封裝在環氧樹脂中，屏蔽電纜連接到電路板上，用于數據記錄器連接。
CS650測量傳播時間、信號衰減和溫度。然后從這些原始值中導出介電常數、體積含水量和體積電導率。
測量的信號衰減用于校正對反射檢測的損耗影響，從而校正傳播時間測量。這種損耗效應校正可以精確測量體積導電率 ≤8 dS m-1 的土壤含水量，而無需進行特定土壤校準。土壤體積電導率也通過衰減測量進行計算。與環氧樹脂表面附近的探針接觸的熱敏電阻測量溫度。傳感器的水平安裝提供了與含水量相同深度的精確土壤溫度測量。
技術參數
CS650土壤三參數傳感器 | ||
測量參數 | 土壤電導率（EC）、相對介電常數、體積含水量（VWC）、土壤溫度 |
|
所需設備 | 測量系統 | |
土壤適宜性 | 探針容易安裝在堅硬的土壤中，適用于電導率較高的土壤。 | |
探針 | 不可更換 | |
傳感器 | 不可替換（封裝產品） | |
感應體積 | 7800 cm3（每個探桿周圍約7.5 cm半徑，探桿末端外4.5 cm） | |
電磁波 | 符合CE標準（符合EN61326靜電放電和浪涌防護要求。） | |
工作溫度范圍 | -50° to +70°C | |
ADC | 24位 | |
信號輸出 | SDI-12；串行RS-232 | |
預熱時間 | 3s | |
測量時間 | 測量3ms；600毫秒完成SDI-12命令 | |
工作電壓 | 6至18 Vdc（必須能夠在12 Vdc下提供45 mA。 | |
最大電纜長度 | 610米（2000英尺）的組合長度，最多可連接到同一數據記錄器控制端口的25個傳感器 | |
探針間距/直徑/長度 | 32毫米/3.3毫米/300毫米 | |
防塵防水等級 | IP68 | |
靜態電力消耗（12） | 135 μA typical (@ 12 Vdc) | |
動態電力消耗（12V） | 80 mA（@6 Vdc）45 mA（@12 Vdc）35 mA（@18 Vdc） | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
探頭尺寸 | 85*63*18 | |
重量 | 探針重量280克（8.5盎司），不帶電纜 | |
電導率 | ||
土壤水EC | 0 to 3 dS/m | |
土壤間隙EC | 0 to 3 dS/m | |
精度 | ±(5% of reading + 0.05 dS/m) | |
準確度 | 0.5% of BEC | |
相對介電常數 | ||
測量范圍 | 1到81 | |
精度 | 溶液EC≤8 dS/m時，從1到40的±（讀數+0.8的3%） ±1.4（溶液EC從40到81≤1dS/m） | |
準確度 | < 0.02 | |
單位體積含水量 | ||
測量范圍 | 0~100%（使用M4命令） | |
含水量精度 | ±3%（工廠VWC模型的典型值），其中溶液EC<10 dS/m ±1%（具有土壤特定校準），其中溶液EC< 3 dS/m | |
土壤溫度 | ||
測量范圍 | -50° to +70°C | |
分辨率 | 0.001°C | |
精度 | ±0.1°C（當探頭主體埋在土壤中時，適用于典型的土壤溫度[0至40°C]） ±0.5°C（適用于全溫度范圍 | |
準確度 | ±0.02°C | |
