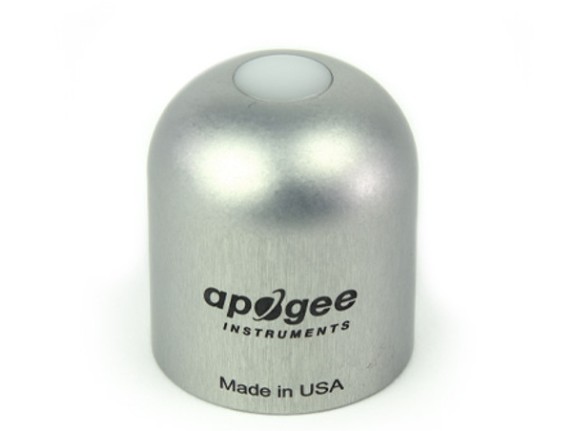

用途：SP-522-SS是一款向上的熱電堆日射強度計，通過RS-232或RS-485使用Modbus RTU協議提供數字信號。該傳感器集成了黑體熱電堆檢測器和丙烯酸擴散器，具有堅固的自清潔傳感器外殼設計以及高質量鍍錫尾纖引線電纜，可輕松連接到數據記錄器和控制器。典型應用在包括農業、生態和水文天氣網絡中的短波輻射測量。傳感器還用于優化光伏系統。傳感器包含 IP68 航海級不銹鋼電纜連接器，可簡化傳感器的拆卸和更換，方便進行維護和重新校準。
特點：
熱電堆傳感器，消除了硅電池輻射計的光譜誤差
價格低于其他熱電堆傳感器結實耐用
圓頂形頭部，不會滯留雨水，提高測量精度
內部加熱器，以減少露水，霜，雨和雪的對測量的影響。
技術規格：
SP-522-SS Modbus 數字輸出熱電堆日射強度傳感器 | ||
測量參數 | 總輻射 |
|
靈敏度 | / | |
校準因子 | / | |
輸入電壓 | 5.5至24V直流電 | |
1000 W m-2 時的校準不確定度 | 小于 3 % | |
校準輸出范圍 | Modbus | |
測量范圍 | 0 至 2000 W m-2（凈短波輻射） | |
測量重復性 | 小于 1 % | |
長期漂移（不穩定） | 每年少于2% | |
檢測器響應時間 | 0.5s(與波特率關聯) | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 385 至 2105 nm | |
定向（余弦）響應 | 小于 30 W m-2，太陽天頂角為 80° | |
溫度響應 | 從 -5 到 15 ℃的溫度小于 45 % | |
零點偏移 A | 小于 2 W m-2 ; 小于 10 W m-2（加熱）
| |
零點偏移 B | 小于 5 W m-2 | |
每日總量的不確定性 | 小于 5 % | |
操作環境 | -50 至 80 ℃;0 至 100 % 相對濕度 | |
加熱器 | 4 mA（加熱器關閉）;30 mA（加熱器開啟） | |
傳感器重量 | 90 克 | |
電纜 | 5 m 四芯屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線 | |
