用途：CS506森林木材濕度傳感器是一種燃料濕度傳感器，可以測量26601 10 hour燃料吸濕棒的水分含量。燃料吸濕棒能夠模擬森林地面上類似大小的小樹枝的水分含量。CS506/26601組合被用于評估森林火災，其數據經常被納入預先布線或定制的火情監測站。CS506能夠采集小直徑森林火災燃料的水分重量百分比(1%=1 g水/100g干燃料）。CS506森林木材濕度傳感器由一個環氧封裝的電子器件組成，使用時域反射法（TDR）技術來測量26601 燃料吸濕棒的水分含量。傳感器產生一個±0.7 Vdc方波頻率，使用坎貝爾科學數據記錄器上的模擬或脈沖通道讀取，數據記錄器通過二次校準將頻率測量值轉換為燃料濕度百分比。

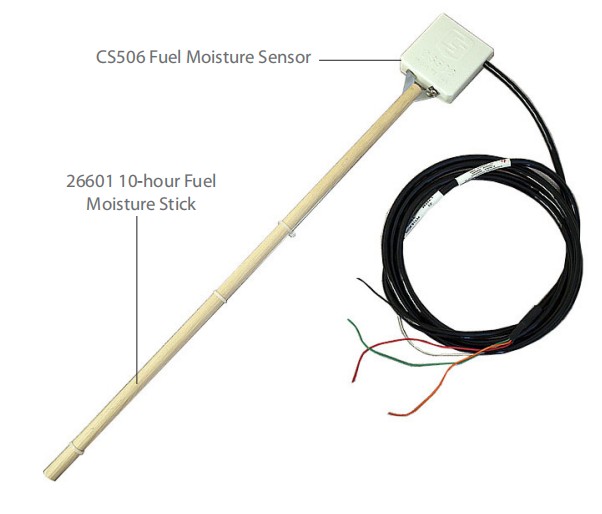

注：該圖像展示了一個CS506燃料濕度傳感器連接了26601燃料吸濕棒，26601燃料吸濕棒需要單獨購買。
特點：
兼容大多數坎貝爾科學數據記錄器
可與CS205/107燃油溫度傳感器安裝在同一木樁上
自動監測，不需要人為管理
兼容擴頻無線電、窄帶無線電、移動電話和衛星發射機等遙測選項
技術規格：
CS506森林木材濕度傳感器 | ||
量程 | 0-70%水分含量 |
|
供電 | 5-18Vdc | |
啟動電壓 | 5 Vdc（> 4 Vdc；最大18 Vdc） 0 Vdc時關閉（< 1 Vdc時） | |
電流消耗 | 65 mA（激活狀態） 45 μA（休眠狀態） | |
尺寸 | 10.16 x 6.35 x 1.91 cm（4 x 2.5 x 0.75英寸） | |
重量 | < 0.5 kg (< 1 lb) | |
燃料水分測量精度： | ||
0-10%范圍 | ±1.25%（最壞情況） ±0.74%（均方根誤差） | |
10-20%范圍 | ±0.9%（均方根誤差） ±2%（最壞情況） | |
20-30%范圍 | ±3.4%（最壞情況） ±1.94%（均方根誤差） | |
30-50%范圍 | ±2.27%（均方根誤差） ±4.11%（最壞情況） | |
