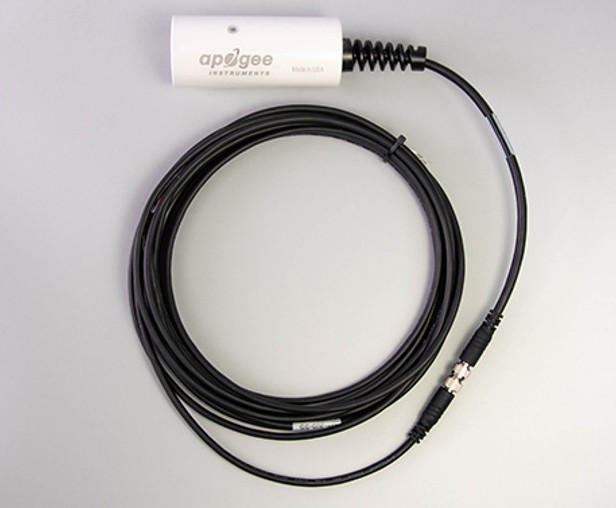

用途：SI-4HR-SS紅外輻射傳感器是專為道路氣象監測開發的紅外傳感器，具有10°垂直視場，可遠程檢測狹窄而遙遠的目標道路。矩形孔徑可提高水平視野，從而實現更大的綜合測量，而不會包括不需要的目標區域，例如天空或周?chē)匦?。?xì)長的外部防護罩旨在更好地防止冰雪堆積在傳感器上。SI-4HR具有SDI-12數字輸出和尾纖引線上預鍍錫的高質量電纜，可輕松連接到數據記錄器和控制器。傳感器的響應時間為0.6秒。傳感器包括IP68船用級不銹鋼電纜連接器，距離頭部30厘米，以簡化傳感器的拆卸和更換，以便進行維護和重新校準。
特點：
傳感器響應時間為0.6s；
垂直5°半角視場，水平16°半角視場；
SDI-12數字輸出；
IP68船用級防水電纜接頭
技術規格：
SI-4HR-SS紅外路面溫度傳感器 | ||
輸入電壓要求 | 4.5至24V直流 |
|
電流消耗 | 1.5mA（靜態），2.0mA（有源） | |
校準不確定度（-30~65℃） | 0.3℃，當目標和檢測器溫度在20℃以?xún)?nèi)時 | |
校準不確定度（-40~80℃） | 0.5℃，當目標和檢測器溫度在20℃以?xún)?nèi)時 | |
測量重復性 | 小于0.05℃ | |
穩定性（長期飄移） | 當鍺過濾器保持在清潔狀態時，每年的斜率變化小于2%。 | |
響應時間 | 0.6s，階躍變化后檢測器信號達到95%的時間，SDI-12電路的最快數據傳輸速率為1s | |
測量重復性 | 小于0.05℃ | |
穩定性（長期飄移） | 當鍺過濾器保持在清潔狀態時，每年的斜率變化小于2% | |
視場 | 5°垂直半角，16°水平半角 | |
光譜范圍 | 8至14μm；大氣窗口 | |
操作環境 | -50至80℃；0至100%相對濕度（非冷凝） | |
尺寸 | 直徑23mm，長度60mm | |
質量 | 219g（含5m引線） | |
電纜 | 5m兩根導體，屏蔽雙絞線；TPR護套（高耐水性、高紫外線穩定性、低溫條件下的柔韌性）；尾纖引線；不銹鋼 （316），M8連接器，距離傳感器頭 25cm | |
保證 | 4年材料和工藝缺陷 | |
