485（一般稱作 RS485/EIA-485）是隸屬于 OSI 模型物理層的電氣特性規定為 2 線，半雙工，多點通信的標準。它的電氣特性和 RS-232 大不一樣。用纜線兩端的電壓差值來表示傳遞信號。

      RS485 僅僅規定了接受端和發送端的電氣特性。它沒有規定或推薦任何數據協議。RS485 的特點包括：

      （1） 接口電平低，不易損壞芯片。RS485 的電氣特性：邏輯“1”以兩線間的電壓差為+(2~ 6)V表示；邏輯“0”以兩線間的電壓差為-(2~6)V 表示。接口信號電平比 RS232 降低了，不易損壞接口電路的芯片，且該電平與 TTL 電平兼容，可方便與 TTL 電路連接。

      （2） 傳輸速率高。10 米時，RS485 的數據最高傳輸速率可達 35Mbps，在 1200m 時，傳輸速度可達 100Kbps。

      （3） 抗干擾能力強。RS485 接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。

      （4） 傳輸距離遠，支持節點多。RS485 總線最長可以傳輸 1200m 以上（速率≤100Kbps）一般最大支持 32 個節點，如果使用特制的 485 芯片，可以達到 128 個或者 256 個節點，最大的可以支持到 400 個節點。

      RS485 推薦使用在點對點網絡中，線型，總線型，不能是星型，環型網絡。理想情況下 RS485需要 2 個匹配電阻，其阻值要求等于傳輸電纜的特性阻抗（一般為 120Ω）。沒有特性阻抗的話，當所有的設備都靜止或者沒有能量的時候就會產生噪聲，而且線移需要雙端的電壓差。沒有終接電阻的話，會使得較快速的發送端產生多個數據信號的邊緣，導致數據傳輸出錯。

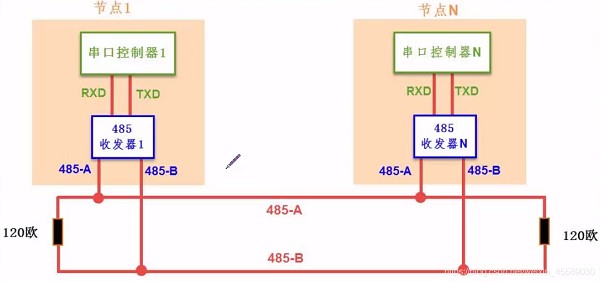

RS485物理層

      差分信號具有很強的抗干擾能力，特別適合應用于電磁環境。RS485通訊網絡的打傳輸距離是1200米，總線上可掛載128個通訊結點，由于RS485網絡只有一對差分信號線，它使用差分信號來表發邏輯，當電壓差為-6~-2V時表示0， +2~+6V時表示1，同一時刻只能表達同一信號，半雙工通信

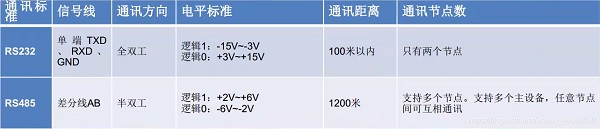

232和485通訊的區別

232和485的不同之處

      232 是全雙工通訊，485是半雙工的

      485用兩條信號線表示一條差分線，更穩定

      485串口多了一個控制引腳，高電平表示發送，低電平表示接收，需要記得改變這個信號線

來源：CSDN，原文鏈接https://blog.csdn.net/Dustinthewine/article/details/125948968
